قوالب الشرائح هي حجر الزاوية في عملية القولبة الدورانية. وهي تشكل أجزاء متينة وجوفية مع ميزات داخلية معقدة مع الحفاظ على تكاليف الأدوات منخفضة. يشرح هذا الدليل ما هي قوالب الشرائح ، وكيفية عملها ، والأنواع الرئيسية ، والمواد الشائعة ، وتطبيقات العالم الحقيقي ، وينبغي أن تزن مصممي الإيجابيات والسلبيات.
قالب الشريحة هو قالب دوران من جزأين ينزلق فيه نصفه داخل وخارج الآخر. يجعل الإجراء المنزلق من الممكن تكوين عمليات تقويض ، ثقوب ، أخاديد ، وتفاصيل أخرى لا يمكن أن تنتجها القوالب الثابتة. عادة ما يتم تشكيل قوالب الشرائح من الصلب أو الألومنيوم وتتراوح حجمها من العلب المكونة الصغيرة إلى الخزانات الصناعية الكبيرة. إنها ضرورية للأجزاء التي تتطلب هندسة معقدة أو تجاويف داخلية مع الحفاظ على بناء سلس من قطعة واحدة.
يبدأ تحميل
العملية بوضع كمية دقيقة من الراتنج البلاستيكي المجفف - مثل البولي إيثيلين أو النايلون - في القالب. يحدد اختيار المواد وحجم التحميل سمك الجدار النهائي والسلامة الهيكلية للمنتج.
التدفئة والدوران
يتم نقل القالب إلى فرن ويتم تدويره على محورين عموديين في وقت واحد. يضمن هذا الدوران ثنائي المحور أن يذوب الراتنج بالتساوي ويعاطف كل سطح داخلي للقالب. يعد التدفئة الموحدة أمرًا بالغ الأهمية لتجنب البقع الرقيقة أو التغطية غير المكتملة ، وخاصة في المناطق ذات الخطوط المعقدة أو الزوايا الضيقة.
التبريد
بعد ذوبان البلاستيك بالكامل وملصقه بجدران القالب ، تتم إزالة القالب من الفرن وتبريده تدريجياً. هذه الخطوة عادة ما تستخدم ضباب الهواء أو الماء. يساعد التبريد الصحيح في الحفاظ على دقة الأبعاد ويمنع علامات التزييف أو التكسير أو الإجهاد في المنتج النهائي.
بعد أن يتزايد
الجزء ، يتراجع المكون المنزلق من القالب ، مما يسمح بإزالة الجزء البلاستيكي المجوف دون تلف. تتيح آلية الانزلاق طرد آمن للهندسة المعقدة أو الهشة التي يمكن تشويهها أو عالقها أثناء التخلص منها.
يتميز هذا النوع من العفن بإدراج منزلق واحد ينشئ ميزة داخلية واحدة ، مثل الثقب أو الشق أو الأخدود. إنه مثالي للتصميمات البسيطة التي لا تزال تتطلب وظائف إضافية أو تفاصيل هيكلية.
تستخدم قوالب الشريحة المزدوجة شريحة مستقلة - عادة على الجانبين المقابلين للقالب - لتشكيل أجزاء ذات ميزات داخلية متعددة. يمكّن ذلك المصممين من دمج التماثل أو نقاط الوصول المزدوج في المنتج النهائي ، مثل المداخل المزدوج أو الأضلاع الهيكلية.
تتضمن القوالب الأساسية خارج قلب قابلاً للإزالة أو ثابتًا يشكل مركزًا مجوفًا في الجزء. هذا مفيد بشكل خاص للمكونات الأسطوانية أو الأنبوبية مثل الأنابيب أو القنوات السائلة أو قنوات التهوية. يمكن أن يحسن القلب أيضًا الصلابة الهيكلية دون إضافة مادة إضافية.
يتضمن هذا النوع المتقدم نواة قابلة للطي التي تتراجع إلى الداخل أثناء التوضيح. يسمح بإنشاء أجزاء ذات أجزاء عميقة ، أو ميزات قفل ، أو القنوات الداخلية المعقدة - التصميمات التي سيكون من المستحيل إخراجها من النوى الصلبة.
مصممة لتصنيع الحجم ، تحتوي القوالب متعددة التجويف على أقسام شرائح متطابقة متعددة. ينتج كل تجويف جزءًا مكررًا في وقت واحد ، وزيادة الإنتاج بشكل كبير مع الحفاظ على الاتساق. هذه القوالب مثالية لتصنيع تجهيزات بلاستيكية صغيرة أو قبعات أو أقسام خزان معيارية.
الفولاذ هو المادة المتواصلة لقوالب الشرائح بسبب قوتها ومقاومة التآكل وطول العمر. إنه مناسب بشكل خاص للتطبيقات ذات الحجم الكبير أو ارتفاع درجة الحرارة حيث من المتوقع الاستخدام المتكرر. توفر قوالب الصلب التحمل الضيق والحفاظ على الاستقرار الأبعاد على الآلاف من الدورات.
تشمل أنواع الصلب المشتركة:
الصلب الكربوني -فعال من حيث التكلفة وسهلة الآلية ؛ مناسبة للتطبيقات العامة.
الفولاذ المقاوم للصدأ -مقاوم للتآكل وصحية. تستخدم للبيئات الطبية أو الغذائية أو الكيميائية.
أداة الصلب - صعبة للغاية ودائمة ؛ مثالية لأسطح العفن المفصلة أو عالية التآكل.

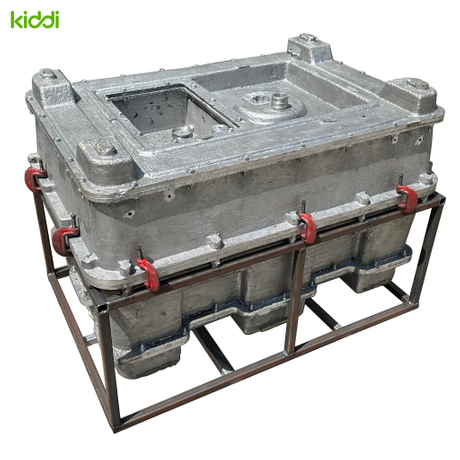

يفضل قوالب الألومنيوم لطبيعتها الخفيفة الوزن والتوصيل الحراري الممتاز ، مما يقلل من أوقات التدفئة والتبريد. على الرغم من أنه ليس متينًا مثل الصلب ، إلا أن الألومنيوم مثالي للتشغيل المتوسطة الحجم أو عندما تكون أوقات الدورة السريعة أكثر أهمية من المتانة على المدى الطويل.
درجات الألومنيوم الشعبية:
6061 الألومنيوم - يوفر قوة جيدة ومقاومة للتآكل ، وسهلة الجهاز.
7075 الألومنيوم - قوة أعلى من 6061 ، مناسبة لمزيد من القوالب تطلب أو هيكلية.
في حالات الاستخدام المحددة ، يتم استخدام مواد بديلة:
النحاس والبرونز - توفر التشطيبات السطحية السلس ومفيدة للقوالب الجمالية.
سبائك النيكل - تحمل درجات حرارة عالية وتآكل ، مثالية لبيئات المعالجة القاسية.
قوالب مركبة - خفيفة الوزن ومستقرة حراريا ؛ مفيد للنماذج الأولية أو المسارات القصيرة حيث تكون التكلفة والتغييرات السريعة أولويات.
يتم استخدام قوالب الشرائح في مجموعة واسعة من الصناعات وفئات المنتجات بسبب قدرتها على التعامل مع كل من الأشكال الهندسية البسيطة والمعقدة.
السيارات - تستخدم لإنتاج خزانات الوقود والقنوات الجوية والمصدات والخزانات وأجزاء أخرى متينة وخفيفة الوزن.
الصناعي والزراعي -ضروري لتصنيع خزانات التخزين ذات السعة الكبيرة ، والصناديق ، والسفن الخلط.
الرعاية الطبية والرعاية الصحية - المطبقة في الصواني المريحة ، ومعدات الصرف الصحي ، والمباني التشخيصية حيث تكون الدقة والنظافة حاسمة.

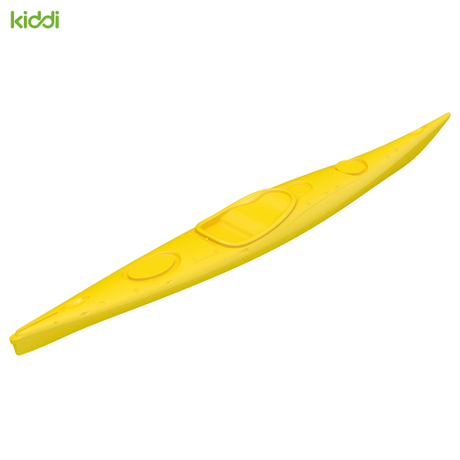

Marine - يستخدم لتجهيزات قوارب الكاياك والبونتونات وتجهيزات القوارب التي تتطلب بناءًا سلسًا ومتعقدًا للماء.
السلع الاستهلاكية - مثالية للأثاث في الهواء الطلق وصناديق الأدوات وهياكل اللعب والمبردات حيث يكون الترجمة والجمال مهمان.
المنتجات الترفيهية -تستخدم في إنتاج الألعاب ، والمركبات على ركوب ، والمعدات الرياضية التي تستفيد من تصميم من قطعة واحدة مقاومة للأثر.
يدعم قوالب الشريحة الهندسية المعقدة
من تصميم وإنتاج الأجزاء ذات الميزات الداخلية والجدران المنحنية والقوائم دون تجميع ثانوي أو ترابط.
فعالة من حيث التكلفة بالنسبة لأحجام متوسطة إلى عالية
مقارنةً بقولبة الحقن ، تكون تكاليف الأدوات أقل ، مما يجعل قوالب الشرائح مناسبة تمامًا للتشغيل المتخصص أو المتوسط.
يمكن إنتاج مجموعة من الأجزاء المجوفة المنخفضة واللحامات
كقطعة واحدة غير سلسة ، مما يلغي الحاجة إلى اللحام أو السحابات أو المواد اللاصقة.
نفايات صب الكفاءة المادية
تضيع مواد أقل ، وتساعد قوالب الشريحة على تحسين استخدام الراتنج عن طريق تشكيل وحدات التخزين الداخلية بدقة.
الناتج القابل للتكرار وعالي الجودة
بمجرد الاتصال به ، يوفر قوالب الشريحة تناسقًا ممتازًا عبر الدورات ، مع سماكة جدار موحدة وعيوب أقل.
توسيع قوالب الشريحة بشكل كبير إمكانيات التصميم داخل عملية القولبة الدورانية. توفر قدرتهم على تكوين أجزاء معقدة وجوفاء ومفصلة داخليًا في دورة واحدة الشركات المصنعة على كل من وفورات في التكاليف وكفاءة الإنتاج. مع المواد المناسبة ، ونوع العفن ، والممارسات الهندسية ، تدعم قوالب الشرائح مجموعة واسعة من الصناعات من السيارات إلى المنتجات البحرية والطبية إلى المنتجات الترفيهية.
نظرًا لأن تصميمات المنتجات تنمو أكثر تطلبًا وتخصيصًا ، فإن براعة وتنظيم قوالب الشرائح ستستمر في جعلها أداة مفضلة في تصنيع البلاستيك الحديث.
